Résoudre les erreurs des traceurs Canon imagePROGRAF TM en remplaçant la Purge Unit QM4-6171
Les traceurs Canon imagePROGRAF TM-200, TM-205, TM-300 et TM-305 sont très utilisés dans les bureaux d’architecture, d’ingénierie et de reprographie pour l’impression de plans et documents techniques grand format.
Comme tous les traceurs jet d’encre professionnels, ces machines possèdent un système de maintenance chargé d’entretenir la tête d’impression. L’un des composants principaux de ce système est la purge unit Canon QM4-6171-000.
Lorsque cette pièce s’encrasse ou s’use avec le temps, plusieurs erreurs système et problèmes de qualité d’impression peuvent apparaître. Dans de nombreux cas, le remplacement de la purge unit Canon QM4-6171 permet de résoudre ces problèmes et de restaurer le fonctionnement normal du traceur.
À quoi sert la purge unit sur un traceur Canon imagePROGRAF TM ?

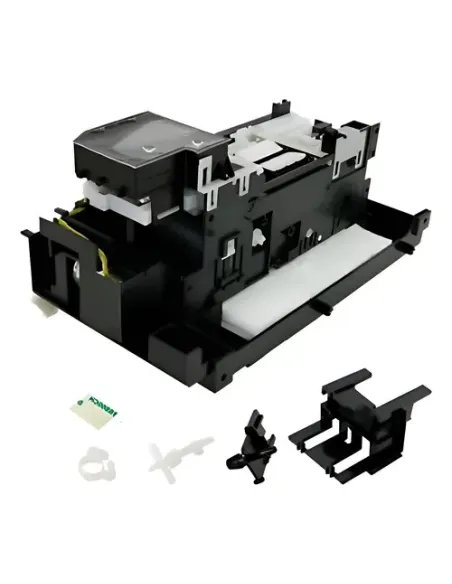

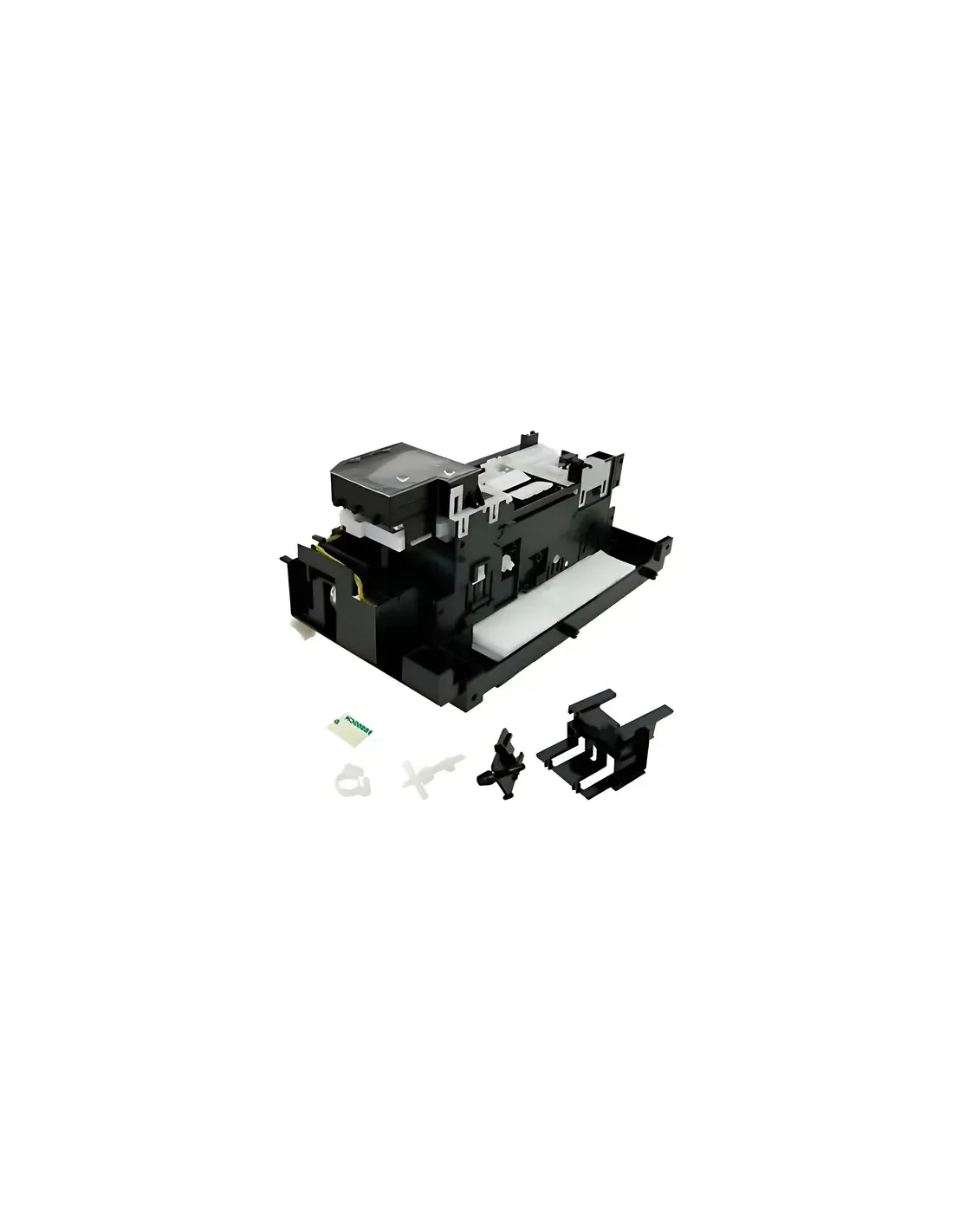

La purge unit QM4-6171 est un élément essentiel du système de maintenance des traceurs Canon imagePROGRAF.
Elle assure plusieurs fonctions importantes :
- nettoyage automatique de la tête d’impression
- aspiration de l’encre lors des cycles de nettoyage
- protection des buses contre le séchage
- réamorçage du circuit d’encre
- évacuation de l’encre usagée vers le réservoir de récupération
Ce système est composé de plusieurs éléments mécaniques :
- une pompe d’aspiration
- des capuchons d’étanchéité qui couvrent la tête d’impression
- des racleurs (wipers) qui nettoient les buses
- des absorbeurs d’encre
Lorsque ces éléments sont usés ou saturés d’encre, le système de maintenance ne peut plus fonctionner correctement.
Traceurs Canon compatibles avec la purge unit QM4-6171
La purge unit Canon QM4-6171-000 est utilisée dans plusieurs modèles de traceurs de la série TM :
- Canon imagePROGRAF TM-200
- Canon imagePROGRAF TM-205
- Canon imagePROGRAF TM-300
- Canon imagePROGRAF TM-305
- Canon imagePROGRAF TM-5200
- Canon imagePROGRAF TM-5205
- Canon imagePROGRAF TM-5300
- Canon imagePROGRAF TM-5305
Ces modèles utilisent le même système de purge, ce qui signifie que les problèmes liés à cette pièce peuvent apparaître sur l’ensemble de ces traceurs.
Symptômes indiquant une purge unit défectueuse
Avec le temps, l’accumulation d’encre et l’usure mécanique peuvent empêcher la purge unit de fonctionner correctement. Plusieurs symptômes peuvent alors apparaître.
Défauts de qualité d’impression
Les utilisateurs peuvent observer :
- lignes blanches dans les impressions
- buses manquantes lors du test de buses
- couleurs absentes ou irrégulières
- impressions rayées
Ces défauts apparaissent lorsque la purge unit ne parvient plus à aspirer correctement l’encre pour nettoyer les buses de la tête d’impression.
Nettoyages automatiques inefficaces
Le traceur peut lancer plusieurs cycles de nettoyage sans améliorer la qualité d’impression :
- les buses restent bouchées
- le test de buses reste incomplet
- la tête d’impression ne se recharge pas correctement en encre
Dans ce cas, la pompe d’aspiration de la purge unit est généralement usée ou obstruée.
Blocage du système de maintenance
Lorsque la purge unit est fortement encrassée, le mécanisme peut se bloquer et empêcher le système de maintenance de fonctionner correctement.
Les symptômes peuvent être :
- blocage du chariot d’impression
- erreur lors du démarrage du traceur
- impossibilité de stationner la tête d’impression
Erreurs système liées à la maintenance
Certains codes d’erreur peuvent également apparaître lorsque le système de purge ne fonctionne plus correctement :
- erreurs de maintenance
- erreurs lors des cycles de nettoyage
- erreurs liées au système de tête d’impression
Dans ces situations, le remplacement de la purge unit permet souvent de résoudre la panne.
Pourquoi remplacer la purge unit QM4-6171 résout ces problèmes
Après plusieurs années d’utilisation, plusieurs éléments du système de purge peuvent se dégrader :
- accumulation d’encre séchée dans les capuchons
- saturation des absorbeurs d’encre
- usure de la pompe d’aspiration
- perte d’étanchéité des capuchons de tête d’impression
Lorsque ces composants ne fonctionnent plus correctement, la tête d’impression ne peut plus être nettoyée efficacement.
Le remplacement de la purge unit Canon QM4-6171-000 permet de restaurer le système de maintenance et de résoudre ces problèmes.
Avantages du remplacement de la purge unit Canon QM4-6171
- restaure le nettoyage correct de la tête d’impression
- élimine les buses bouchées
- améliore la qualité d’impression
- supprime les erreurs liées au système de maintenance
- prolonge la durée de vie du traceur Canon imagePROGRAF
Conclusion
Sur les traceurs Canon imagePROGRAF TM-200, TM-205, TM-300 et TM-305, de nombreux problèmes d’impression ou erreurs système peuvent être causés par une purge unit défectueuse.
Les symptômes les plus courants sont :
- buses bouchées
- nettoyages inefficaces
- défauts d’impression
- erreurs du système de maintenance
Dans la plupart des cas, le remplacement de la purge unit Canon QM4-6171-000 permet de résoudre ces erreurs et de retrouver un fonctionnement normal du traceur.
FAQ – Purge Unit Canon QM4-6171 pour imagePROGRAF TM
Quelle est la fonction de la purge unit Canon QM4-6171 ?
La purge unit Canon QM4-6171-000 est une pièce essentielle du système de maintenance des traceurs Canon imagePROGRAF TM. Elle permet de nettoyer la tête d’impression, d’aspirer l’encre lors des cycles de nettoyage et d’empêcher le séchage de l’encre dans les buses lorsque le traceur est au repos.
Quels traceurs Canon utilisent la purge unit QM4-6171 ?
Cette unité de purge est compatible avec plusieurs traceurs de la série TM :
- Canon imagePROGRAF TM-200
- Canon imagePROGRAF TM-205
- Canon imagePROGRAF TM-300
- Canon imagePROGRAF TM-305
- Canon imagePROGRAF TM-5200
- Canon imagePROGRAF TM-5205
- Canon imagePROGRAF TM-5300
- Canon imagePROGRAF TM-5305
Quels codes erreurs peuvent être liés à une purge unit défectueuse ?
Lorsque la purge unit est usée ou encrassée, certains codes erreurs Canon imagePROGRAF peuvent apparaître. Parmi les plus fréquents :
- Erreur 03130031 – problème de système de maintenance ou de station de purge
- Erreur 03800500 – défaut du système de nettoyage de la tête d’impression
- Erreur 2F41 – anomalie dans la séquence de purge
- Erreur 2F26 – problème de positionnement ou de fonctionnement de la station de maintenance
Dans de nombreux cas, le remplacement de la purge unit Canon QM4-6171 permet de résoudre ces erreurs.
Quels symptômes indiquent qu’il faut remplacer la purge unit ?
Plusieurs signes peuvent indiquer que la purge unit est défectueuse :
- buses bouchées malgré plusieurs nettoyages
- lignes blanches dans les impressions
- couleurs manquantes
- nettoyages automatiques inefficaces
- erreurs liées au système de maintenance
Dans ces situations, le remplacement de la purge unit peut restaurer la qualité d’impression.
Le remplacement de la purge unit peut-il résoudre les problèmes de buses bouchées ?
Oui. Lorsque la purge unit ne parvient plus à aspirer correctement l’encre, les buses peuvent rester bouchées même après plusieurs cycles de nettoyage. Une purge unit neuve permet de rétablir le nettoyage automatique de la tête d’impression et de récupérer une qualité d’impression optimale.
Pourquoi la purge unit s’use-t-elle avec le temps ?
La purge unit est une pièce de maintenance qui travaille à chaque cycle de nettoyage du traceur. Avec les années :
- l’encre peut sécher dans le mécanisme
- les absorbeurs d’encre peuvent se saturer
- la pompe d’aspiration peut s’user
C’est pourquoi il est parfois nécessaire de remplacer la purge unit Canon QM4-6171 afin de maintenir le bon fonctionnement du traceur.
