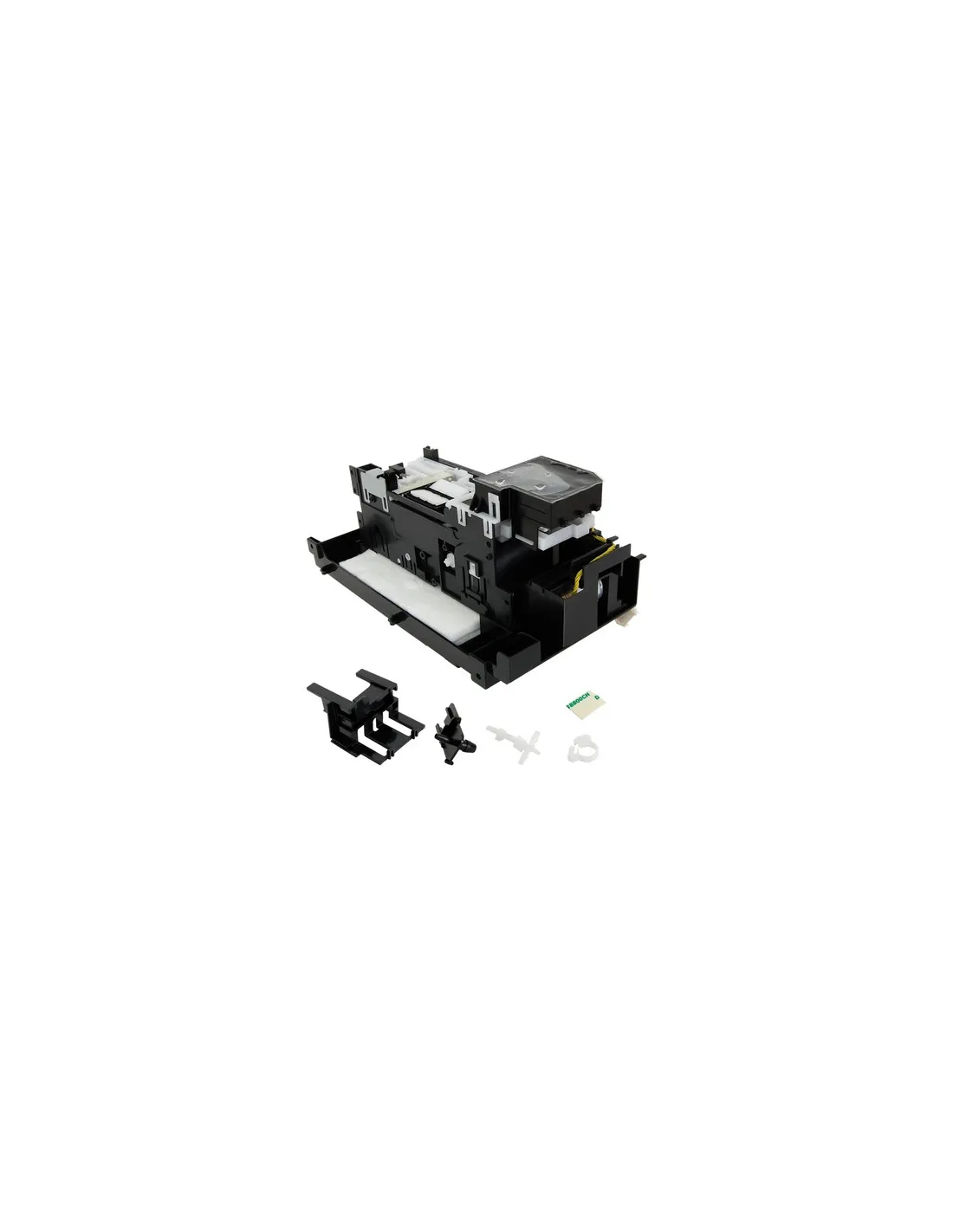

Purge Unit pour Canon IPF650 à IPF785 réf QM4-3670

Résoudre les erreurs des traceurs Canon imagePROGRAF en remplaçant la Purge Unit QM4-3670

Les traceurs Canon imagePROGRAF iPF650, iPF670, iPF680, iPF750, iPF770 et iPF785 sont largement utilisés dans les bureaux d’architecture, d’ingénierie et de reprographie pour l’impression grand format.

Avec le temps, certaines pièces d’usure du système d’impression peuvent provoquer des erreurs système ou des défauts d’impression. Parmi ces composants, l’un des plus importants est la purge unit Canon QM4-3670, également appelée unité de purge ou station de maintenance.

Lorsque cette pièce est usée ou encrassée, plusieurs problèmes peuvent apparaître. Dans la majorité des cas, le remplacement de la purge unit QM4-3670 permet de résoudre ces erreurs et de restaurer le fonctionnement normal du traceur.

À quoi sert la purge unit sur un traceur Canon imagePROGRAF ?

La purge unit QM4-3670 fait partie du système de maintenance de la tête d’impression des traceurs Canon imagePROGRAF.

Elle assure plusieurs fonctions essentielles :

• nettoyage automatique de la tête d’impression
• aspiration de l’encre pour déboucher les buses
• maintien de l’humidité des buses
• réamorçage du circuit d’encre
• récupération de l’encre lors des cycles de nettoyage

Ce système fonctionne grâce à plusieurs éléments mécaniques :

• une pompe d’aspiration
• des capuchons d’étanchéité
• des racleurs de tête d’impression
• des absorbeurs d’encre

Si l’un de ces éléments s’encrasse ou s’use, le traceur peut rencontrer des difficultés à nettoyer ou réamorcer la tête d’impression, ce qui entraîne des défauts d’impression ou des erreurs système.

Traceurs Canon compatibles avec la purge unit QM4-3670

La purge unit Canon QM4-3670 est utilisée dans plusieurs traceurs grand format Canon imagePROGRAF :

• Canon imagePROGRAF iPF650
• Canon imagePROGRAF iPF655
• Canon imagePROGRAF iPF670
• Canon imagePROGRAF iPF670E
• Canon imagePROGRAF iPF680
• Canon imagePROGRAF iPF685
• Canon imagePROGRAF iPF750
• Canon imagePROGRAF iPF755
• Canon imagePROGRAF iPF760
• Canon imagePROGRAF iPF765
• Canon imagePROGRAF iPF770
• Canon imagePROGRAF iPF780
• Canon imagePROGRAF iPF785

Ces traceurs utilisent le même système de maintenance, ce qui explique pourquoi les pannes liées à la purge unit sont relativement fréquentes sur ces modèles.

Erreurs et pannes causées par une purge unit défectueuse

Lorsque la purge unit commence à se bloquer ou à s’user, plusieurs symptômes peuvent apparaître sur les traceurs Canon imagePROGRAF.

Mauvaise qualité d’impression

Les utilisateurs constatent souvent :

• lignes blanches dans les impressions
• buses manquantes sur le test de buses
• couleurs absentes
• impression irrégulière

Dans ce cas, la purge unit n’arrive plus à aspirer correctement l’encre pour nettoyer la tête d’impression.

Nettoyages automatiques inefficaces

Le traceur peut lancer plusieurs cycles de nettoyage sans amélioration :

• les buses restent bouchées
• le test de buses ne s’améliore pas
• la tête d’impression ne se recharge pas correctement en encre

Ce problème apparaît généralement lorsque la pompe d’aspiration de la purge unit est usée ou obstruée.

Blocage du système de maintenance

Une purge unit fortement encrassée peut empêcher le système de maintenance de fonctionner correctement.

Les symptômes possibles sont :

• blocage du chariot d’impression
• erreur lors de l’initialisation du traceur
• impossibilité de stationner la tête d’impression

Codes d’erreur fréquents

Plusieurs erreurs système rencontrées sur les traceurs Canon imagePROGRAF peuvent être liées à une purge unit défectueuse :

• Erreur 03130031-2F26
• Erreur 03800500-2F41
• erreurs du système de maintenance
• erreurs lors des cycles de nettoyage

Ces erreurs apparaissent souvent lorsque le système de purge ne peut plus effectuer correctement les cycles de nettoyage de la tête d’impression.

Pourquoi remplacer la purge unit résout ces problèmes

Avec le temps et l’utilisation intensive du traceur, plusieurs phénomènes peuvent se produire :

• accumulation d’encre séchée dans le système de purge
• saturation des absorbeurs d’encre
• usure de la pompe d’aspiration
• perte d’étanchéité des capuchons de tête d’impression

Lorsque ces éléments sont usés, le traceur ne peut plus nettoyer correctement la tête d’impression, ce qui provoque des défauts d’impression ou des erreurs système.

Le remplacement de la purge unit QM4-3670 permet de restaurer le système de maintenance et de résoudre ces problèmes.

Avantages du remplacement de la purge unit Canon QM4-3670

• rétablit le nettoyage correct de la tête d’impression
• élimine les buses bouchées
• supprime les erreurs liées au système de maintenance
• améliore la qualité d’impression
• prolonge la durée de vie du traceur Canon imagePROGRAF

Conclusion

Sur les traceurs Canon imagePROGRAF iPF650 à iPF785, de nombreux problèmes d’impression et erreurs système peuvent être causés par une purge unit défectueuse.

Les symptômes les plus fréquents sont :

• buses bouchées
• nettoyages inefficaces
• erreurs de maintenance
• blocage du chariot

Dans la majorité des cas, le remplacement de la purge unit Canon QM4-3670 permet de résoudre ces erreurs et de retrouver un fonctionnement normal du traceur.
