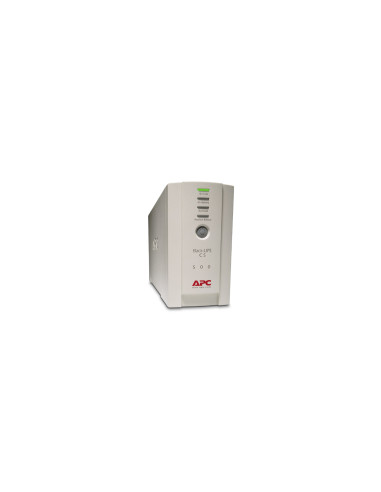

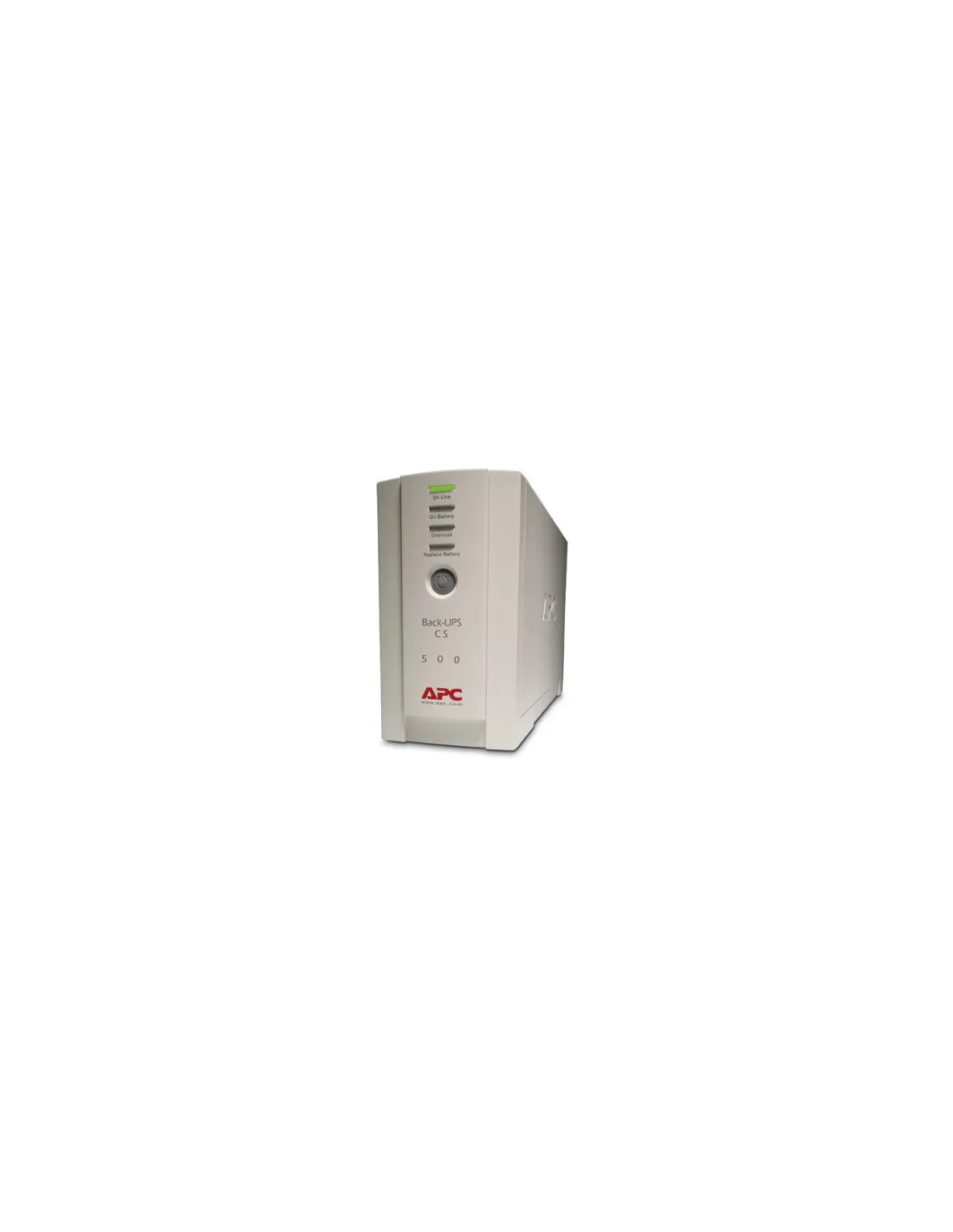

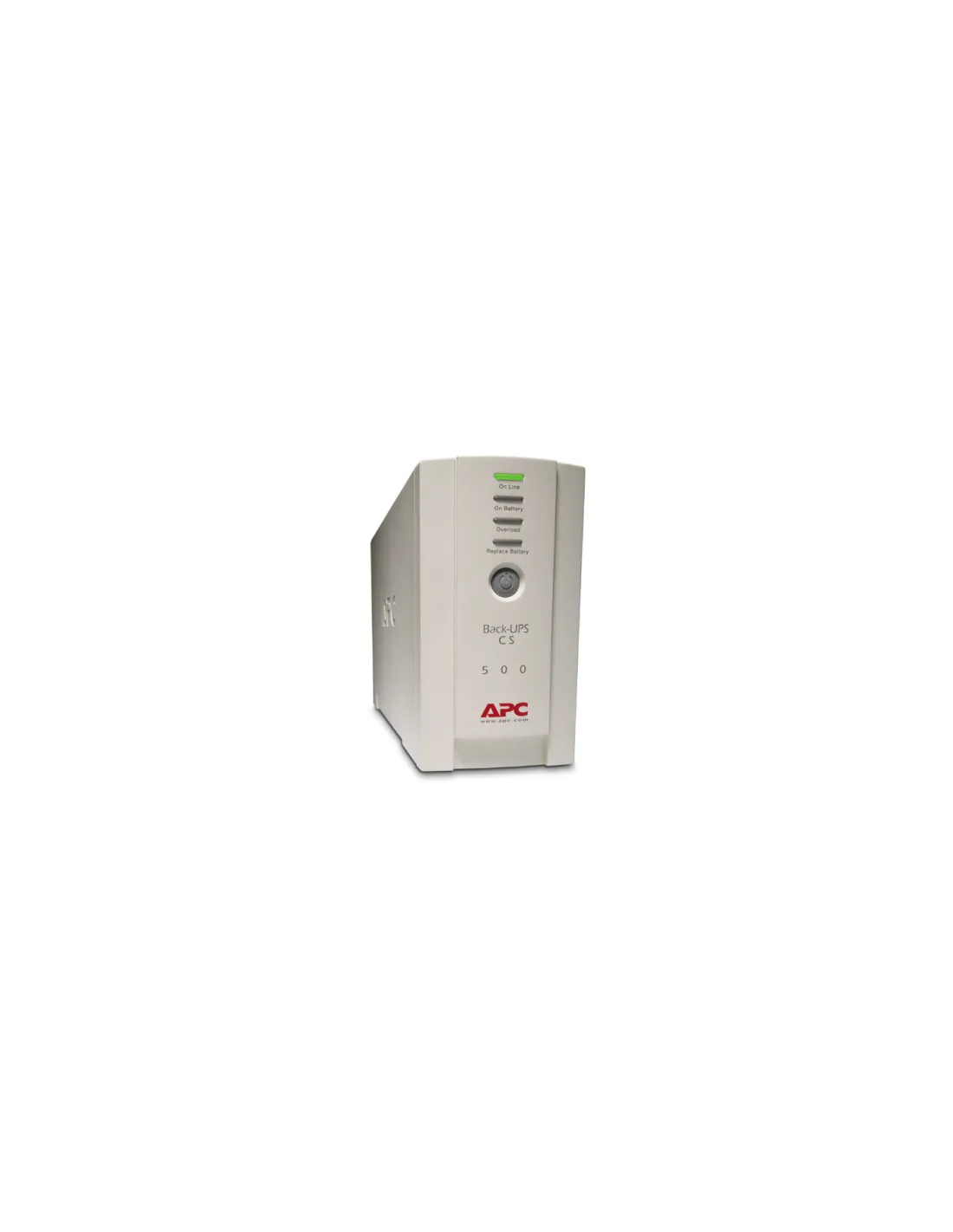

Le BK500EI est un onduleur APC Back-UPS CS de 500 VA / 300 W, en technologie off-line. Il protège un poste de travail et son écran, une box internet, un petit NAS ou une caisse contre les coupures de courant, les micro-coupures et les variations de tension.
- 500 VA / 300 W de puissance utile
- Technologie off-line, temps de transfert 6 ms à mi-charge : 10 ms au maximum
- Sortie en pseudo-sinusoïdale
- 3 prises IEC C13 secourues, plus 1 prise IEC C13 et 2 prises IEC C19 protégées contre les surtensions seulement
- Port USB pour l'arrêt automatique de l'ordinateur
Comment fonctionne un onduleur off-line ?
En fonctionnement normal, l'onduleur laisse passer le courant du réseau et se contente de filtrer les surtensions. Il bascule sur batterie dès que la tension disparaît ou sort des limites. C'est la technologie la plus simple, adaptée aux postes de travail.
Sur batterie, la tension de sortie est une approximation par paliers de la sinusoïde. Elle convient aux postes de travail et au matériel réseau ; certaines alimentations à PFC active la supportent mal. Pour un serveur, préférez un modèle à sinusoïde pure.
L'onduleur BK500EI est-il assez puissant pour votre matériel ?
Additionnez la consommation en watts des appareils à secourir, puis gardez 20 à 30 % de marge : avec 300 W en sortie, le BK500EI convient à une charge d'environ 220 W au plus. La consommation figure sur l'étiquette ou la fiche technique de chaque appareil ; pour un PC, retenez la consommation réelle, souvent bien inférieure à la puissance de son alimentation.
Installer l'onduleur BK500EI pas à pas
Étape 1. Branchez l'onduleur sur une prise murale reliée à la terre avec le cordon d'entrée (C14), et non sur une multiprise.
Étape 2. Laissez la batterie se charger avant la première mise en service (temps de recharge annoncé : 8 h).
Étape 3. Raccordez les appareils à protéger sur les 3 prises IEC C13 secourues. Les 1 prise IEC C13 et 2 prises IEC C19 marquées « surge » ou « parafoudre » ne sont pas secourues : réservez-les à un appareil qui peut s'éteindre pendant une coupure.
Étape 4. Reliez le câble USB à l'ordinateur ou au serveur et installez le logiciel PowerChute : il éteint proprement la machine avant la fin de l'autonomie.
Étape 5. Lancez un autotest depuis le bouton de l'onduleur ou le logiciel pour vérifier que les appareils restent alimentés sur batterie.
Caractéristiques techniques de l'onduleur BK500EI
| Référence constructeur | BK500EI |
| Marque | APC |
| Gamme | Back-UPS CS |
| Puissance | 500 VA / 300 W |
| Technologie | off-line |
| Forme d'onde en sortie | Pseudo-sinusoïdale |
| Format | Tour |
| Prises secourues | 3 prises IEC C13 |
| Prises parafoudre seul | 1 prise IEC C13 et 2 prises IEC C19 |
| Connecteur d'entrée | C14 |
| Temps de transfert | 6 ms à mi-charge : 10 ms au maximum |
| Batterie | Plomb étanche, interne |
| Temps de recharge | 8 h |
| Communication | Port USB |
| Niveau sonore | 40 dBA |
| Dimensions | 165 x 91 x 284 mm (H x L x P) |
| Poids | 6,3 kg |
| EAN | 0731304016359 |
Questions fréquentes
Quelle différence entre VA et W sur un onduleur ?
Les VA mesurent la puissance apparente, les watts la puissance réellement utilisable. C'est le chiffre en watts qui compte pour dimensionner : le BK500EI délivre au plus 300 W, soit 500 VA.
Peut-on brancher une imprimante laser sur l'onduleur ?
Pas sur une prise secourue. Au démarrage et pendant la chauffe de son four, une imprimante laser appelle un courant très supérieur à sa consommation moyenne, ce qui peut provoquer une surcharge de l'onduleur. Branchez-la sur une prise murale ou sur une prise parafoudre seule de l'onduleur.
Cet onduleur convient-il à un serveur ?
Pour un serveur, choisissez plutôt un onduleur à sinusoïde pure : les alimentations à PFC active des serveurs tolèrent mal une sortie en paliers. Pour une salle serveur ou une alimentation électrique perturbée, un onduleur on-line double conversion apporte la protection la plus complète.
Quand faut-il remplacer la batterie ?
Une batterie au plomb perd de sa capacité avec le temps et la chaleur : comptez en général 3 à 5 ans en usage normal, moins dans une pièce chaude. L'onduleur signale une batterie à remplacer par un voyant ou une alarme, et l'autotest permet de le vérifier.
L'onduleur peut-il éteindre automatiquement l'ordinateur ?
Oui. Relié en USB, il prévient la machine lors d'une coupure ; le logiciel PowerChute lance alors un arrêt propre avant la fin de l'autonomie. Windows et macOS reconnaissent aussi la plupart des onduleurs USB comme une batterie.
