Le 5P650IRG2 est un onduleur Eaton 5P de 650 VA / 520 W, en technologie line-interactive, au format rack 19 pouces. Il protège les équipements d'une baie 19 pouces : switchs, routeur, pare-feu, NAS ou serveur 1U contre les coupures de courant, les micro-coupures et les variations de tension.
- 650 VA / 520 W de puissance utile
- Technologie line-interactive
- 4 prises IEC C13 secourues

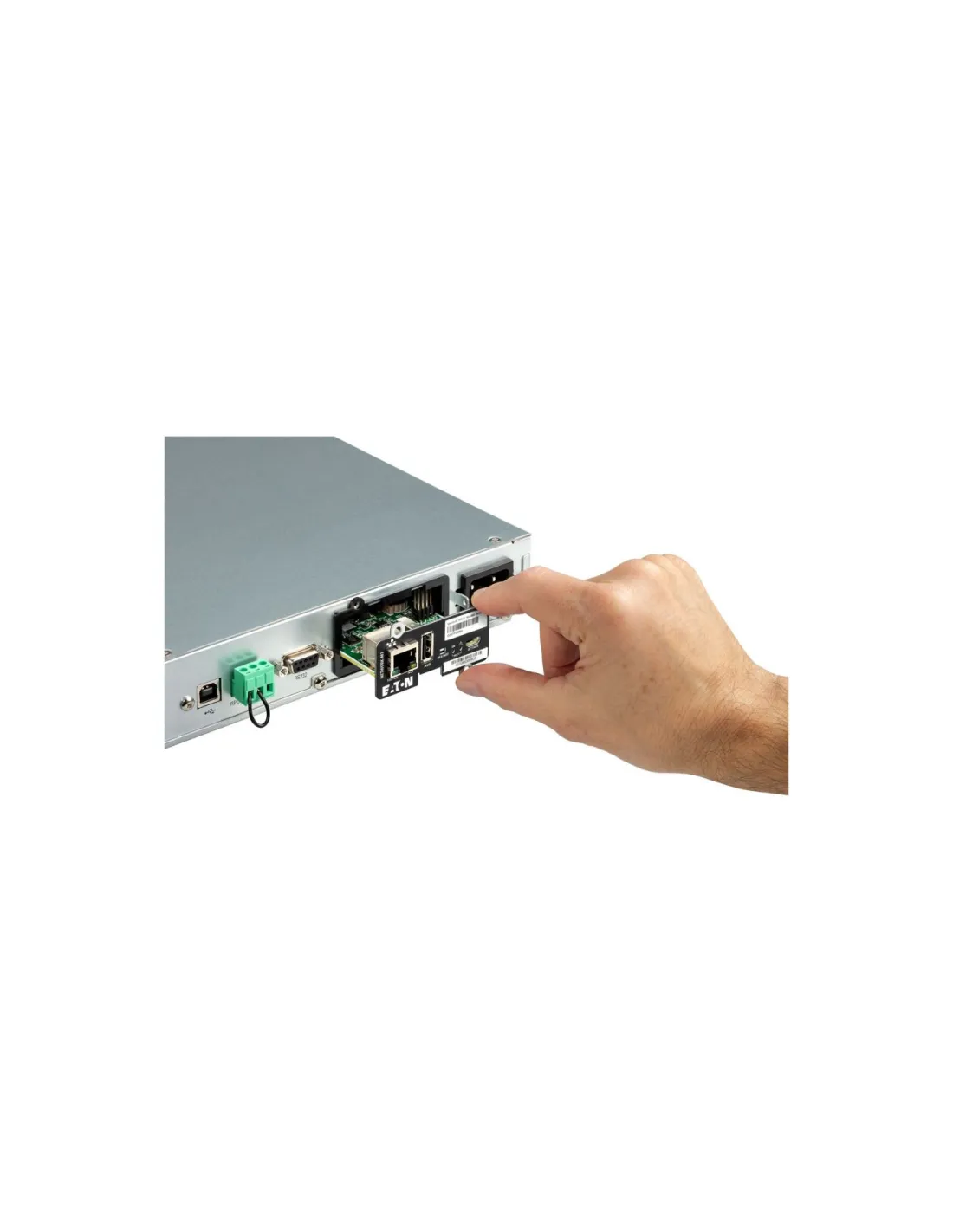

- Port USB et emplacement pour carte de gestion réseau (en option)
Comment fonctionne un onduleur line-interactive ?
Un régulateur de tension corrige les baisses et les surtensions du réseau sans puiser dans la batterie, qui ne prend le relais qu'en cas de coupure. C'est le bon compromis pour les postes de travail, le réseau et les petits serveurs.
L'onduleur 5P650IRG2 est-il assez puissant pour votre matériel ?
Additionnez la consommation en watts des appareils à secourir, puis gardez 20 à 30 % de marge : avec 520 W en sortie, le 5P650IRG2 convient à une charge d'environ 390 W au plus. La consommation figure sur l'étiquette ou la fiche technique de chaque appareil ; pour un PC, retenez la consommation réelle, souvent bien inférieure à la puissance de son alimentation.
Installer l'onduleur 5P650IRG2 pas à pas
Étape 1. Fixez les équerres ou les rails et installez l'onduleur en bas de la baie : avec 8,6 kg, c'est souvent l'appareil le plus lourd.
Étape 2. Branchez l'onduleur sur une prise murale reliée à la terre avec le cordon d'entrée (C14), et non sur une multiprise.
Étape 3. Laissez la batterie se charger avant la première mise en service.
Étape 4. Raccordez les appareils à protéger sur les 4 prises IEC C13 secourues.
Étape 5. Reliez le câble USB à l'ordinateur ou au serveur et installez le logiciel Eaton Intelligent Power Protector : il éteint proprement la machine avant la fin de l'autonomie.
Étape 6. Lancez un autotest depuis le bouton de l'onduleur ou le logiciel pour vérifier que les appareils restent alimentés sur batterie.
Caractéristiques techniques de l'onduleur 5P650IRG2
| Référence constructeur | 5P650IRG2 |
| Marque | Eaton |
| Gamme | 5P |
| Puissance | 650 VA / 520 W |
| Technologie | line-interactive |
| Format | Rack 19 pouces |
| Prises secourues | 4 prises IEC C13 |
| Connecteur d'entrée | C14 |
| Batterie | 2 x 6 V / 9 Ah |
| Communication | Port USB (compatible HID)Port Série (RS232)Mini-bornier pour la fonction marche-arrêt et l’arrêt à distanceContacts secs (2 sorties, optocoupleur, RJ) |
| Niveau sonore | <35 dB à 1 mètre |
| Dimensions | 43 x 438 x 361 mm (H x L x P) |
| Poids | 8,6 kg |
| EAN | 3553340710292 |
| Contenu du colis | Kit de montage rack, Système de verrouillage de câble, Câble USB(2) câbles IEC-IECGuide de démarrage rapide, Consignes de sécurité |
Questions fréquentes
Quelle différence entre VA et W sur un onduleur ?
Les VA mesurent la puissance apparente, les watts la puissance réellement utilisable. C'est le chiffre en watts qui compte pour dimensionner : le 5P650IRG2 délivre au plus 520 W, soit 650 VA.
Peut-on brancher une imprimante laser sur l'onduleur ?
Pas sur une prise secourue. Au démarrage et pendant la chauffe de son four, une imprimante laser appelle un courant très supérieur à sa consommation moyenne, ce qui peut provoquer une surcharge de l'onduleur. Branchez-la sur une prise murale.
Cet onduleur convient-il à un serveur ?
Pour un serveur, choisissez plutôt un onduleur à sinusoïde pure : les alimentations à PFC active des serveurs tolèrent mal une sortie en paliers. Pour une salle serveur ou une alimentation électrique perturbée, un onduleur on-line double conversion apporte la protection la plus complète.
Quand faut-il remplacer la batterie ?
Une batterie au plomb perd de sa capacité avec le temps et la chaleur : comptez en général 3 à 5 ans en usage normal, moins dans une pièce chaude. L'onduleur signale une batterie à remplacer par un voyant ou une alarme, et l'autotest permet de le vérifier.
L'onduleur peut-il éteindre automatiquement l'ordinateur ?
Oui. Relié en USB ou par une carte réseau en option, il prévient la machine lors d'une coupure ; le logiciel Eaton Intelligent Power Protector lance alors un arrêt propre avant la fin de l'autonomie. Windows et macOS reconnaissent aussi la plupart des onduleurs USB comme une batterie.
