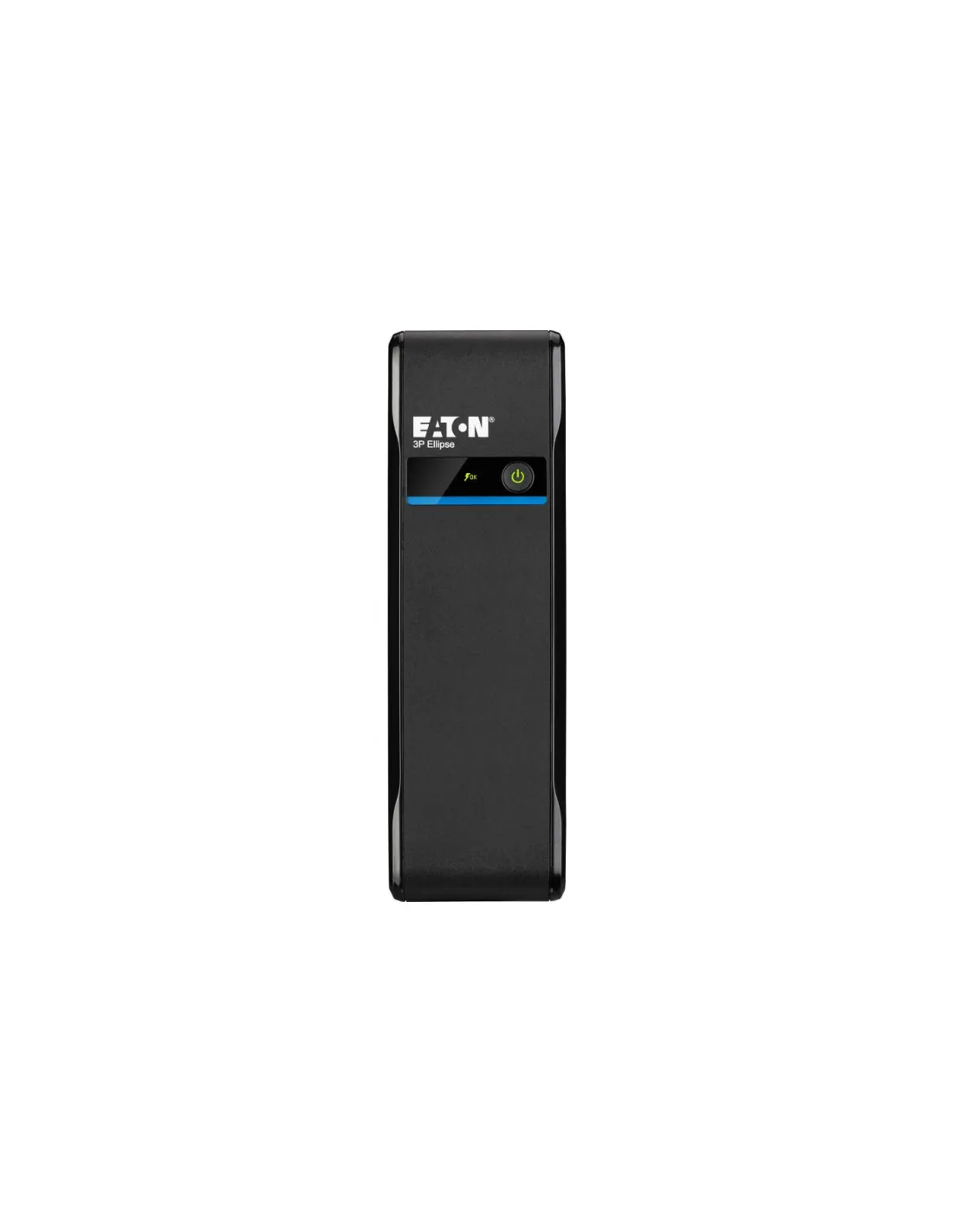

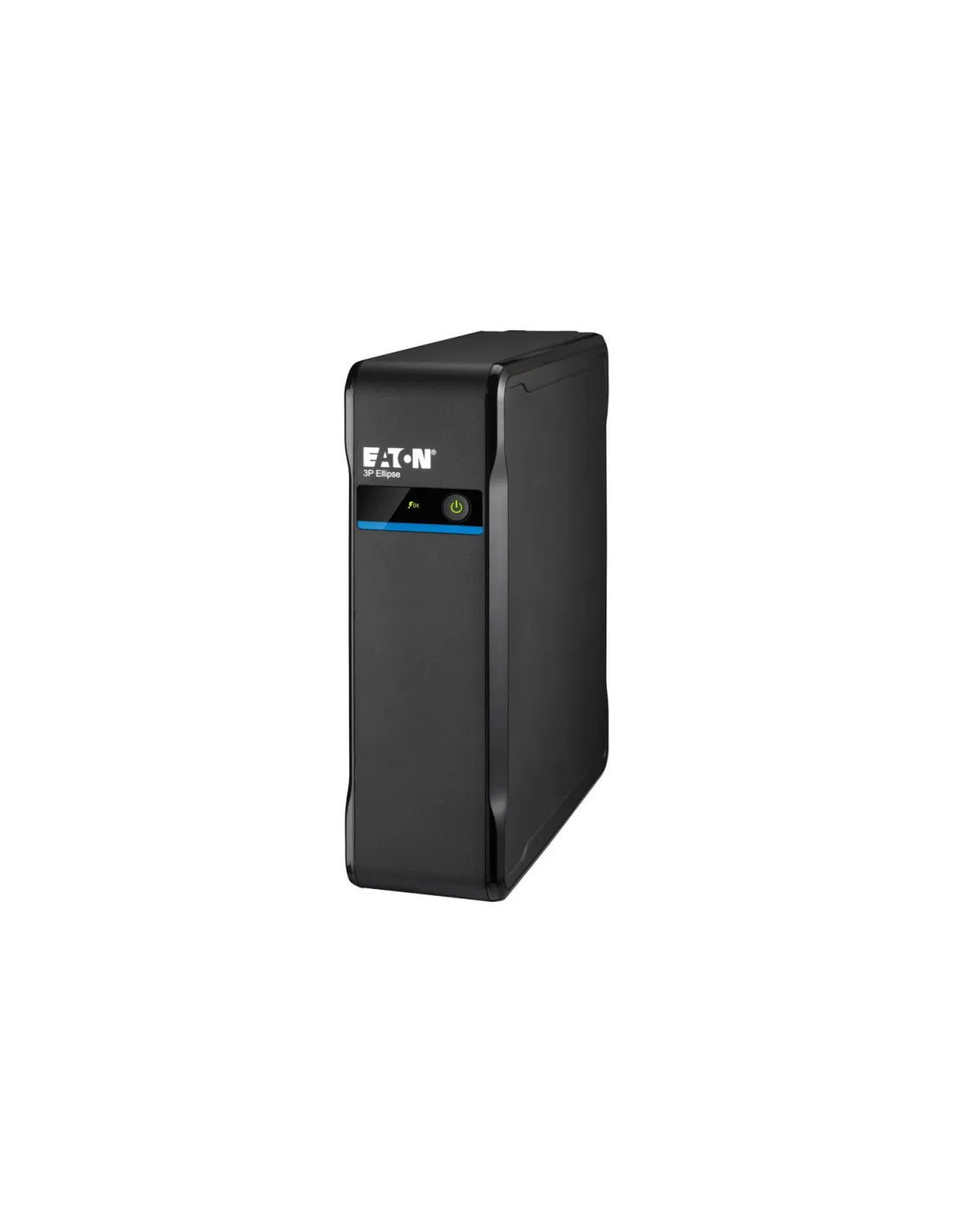

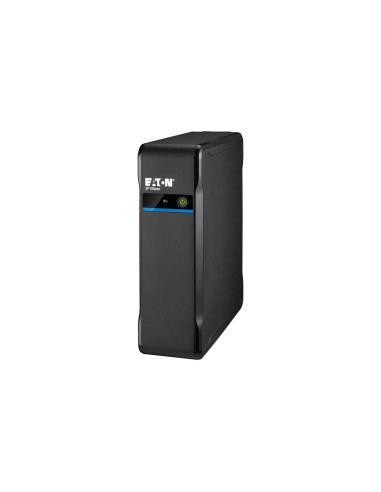

Le 3P550F est un onduleur Eaton 3P Ellipse de 550 VA / 330 W, en technologie off-line. Il protège un poste de travail et son écran, une box internet, un petit NAS ou une caisse contre les coupures de courant, les micro-coupures et les variations de tension.
- 550 VA / 330 W de puissance utile
- Technologie off-line
- 3 prises françaises (type E) secourues, plus 1 prise française (type E) protégée contre les surtensions seulement
Comment fonctionne un onduleur off-line ?
En fonctionnement normal, l'onduleur laisse passer le courant du réseau et se contente de filtrer les surtensions. Il bascule sur batterie dès que la tension disparaît ou sort des limites. C'est la technologie la plus simple, adaptée aux postes de travail.
L'onduleur 3P550F est-il assez puissant pour votre matériel ?
Additionnez la consommation en watts des appareils à secourir, puis gardez 20 à 30 % de marge : avec 330 W en sortie, le 3P550F convient à une charge d'environ 250 W au plus. La consommation figure sur l'étiquette ou la fiche technique de chaque appareil ; pour un PC, retenez la consommation réelle, souvent bien inférieure à la puissance de son alimentation.
Installer l'onduleur 3P550F pas à pas
Étape 1. Branchez l'onduleur sur une prise murale reliée à la terre avec le cordon d'entrée (C14), et non sur une multiprise.
Étape 2. Laissez la batterie se charger avant la première mise en service.

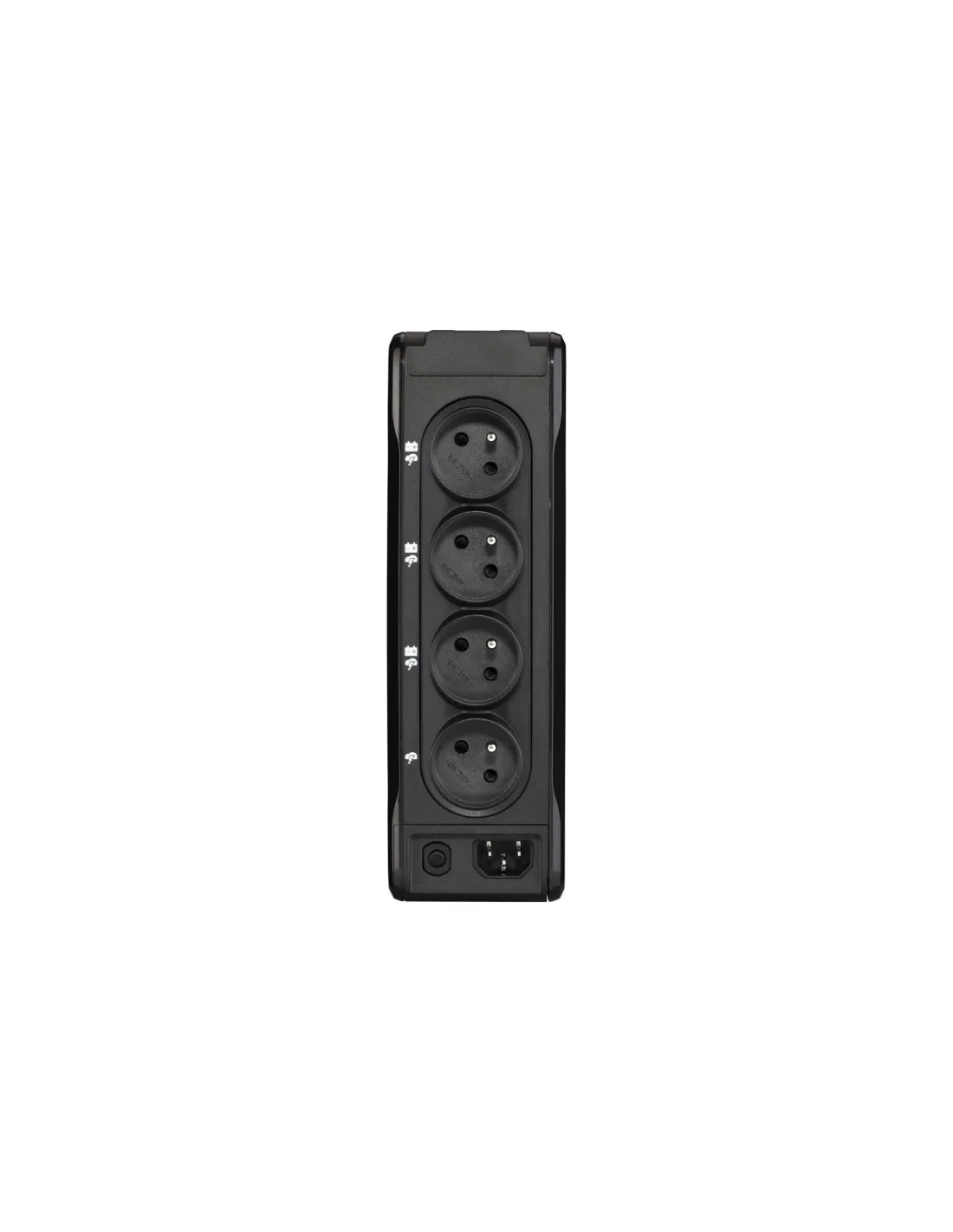

Étape 3. Raccordez les appareils à protéger sur les 3 prises françaises (type E) secourues. La prise française (type E) marquée « surge » ou « parafoudre » n'est pas secourue : réservez-la à un appareil qui peut s'éteindre pendant une coupure.
Étape 4. Lancez un autotest depuis le bouton de l'onduleur ou le logiciel pour vérifier que les appareils restent alimentés sur batterie.
Caractéristiques techniques de l'onduleur 3P550F
| Référence constructeur | 3P550F |
| Marque | Eaton |
| Gamme | 3P Ellipse |
| Puissance | 550 VA / 330 W |
| Technologie | off-line |

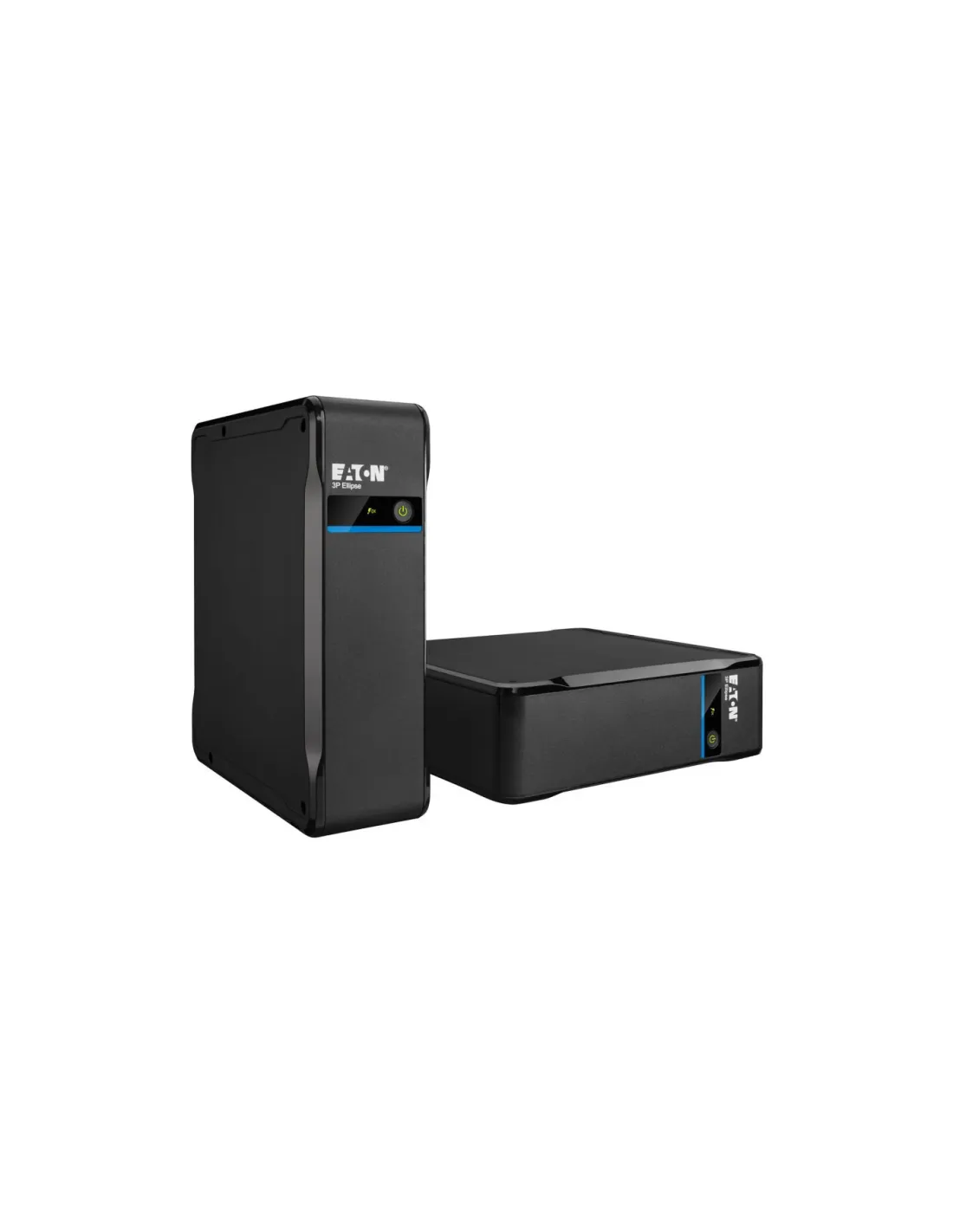

| Format | Tour |
| Prises secourues | 3 prises françaises (type E) |
| Prises parafoudre seul | 1 prise française (type E) |
| Connecteur d'entrée | C14 |
| Batterie | 1 x 12 V / 4.5 Ah |
| Niveau sonore | <25 dB à 1 mètre |
| Dimensions | 263 x 81 x 235 mm (H x L x P) |
| Poids | 3 kg |
| EAN | 3553340621246 |
| Contenu du colis | Câble d'entrée, Démarrage rapide, Consignes de sécurité |
Questions fréquentes
Quelle différence entre VA et W sur un onduleur ?
Les VA mesurent la puissance apparente, les watts la puissance réellement utilisable. C'est le chiffre en watts qui compte pour dimensionner : le 3P550F délivre au plus 330 W, soit 550 VA.
Peut-on brancher une imprimante laser sur l'onduleur ?
Pas sur une prise secourue. Au démarrage et pendant la chauffe de son four, une imprimante laser appelle un courant très supérieur à sa consommation moyenne, ce qui peut provoquer une surcharge de l'onduleur. Branchez-la sur une prise murale ou sur une prise parafoudre seule de l'onduleur.
Cet onduleur convient-il à un serveur ?
Pour un serveur, choisissez plutôt un onduleur à sinusoïde pure : les alimentations à PFC active des serveurs tolèrent mal une sortie en paliers. Pour une salle serveur ou une alimentation électrique perturbée, un onduleur on-line double conversion apporte la protection la plus complète.
Quand faut-il remplacer la batterie ?
Une batterie au plomb perd de sa capacité avec le temps et la chaleur : comptez en général 3 à 5 ans en usage normal, moins dans une pièce chaude. L'onduleur signale une batterie à remplacer par un voyant ou une alarme, et l'autotest permet de le vérifier.
