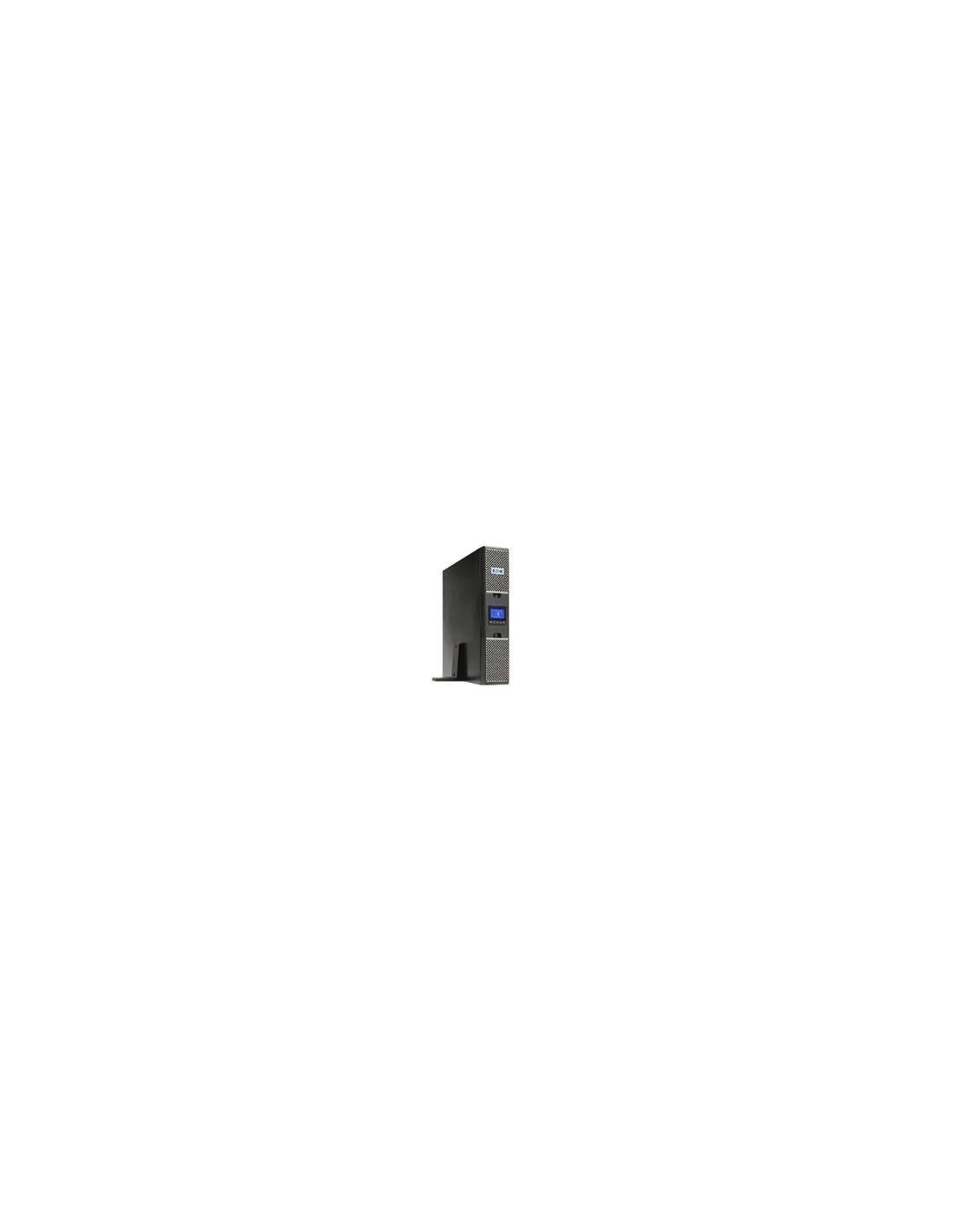

Le 9PX1500IRTN est un onduleur Eaton 9PX de 1 500 VA / 1 500 W, en technologie on-line double conversion, au format rack/tour. Il protège les équipements d'une baie 19 pouces : switchs, routeur, pare-feu, NAS ou serveur 1U contre les coupures de courant, les micro-coupures et les variations de tension.
- 1 500 VA / 1 500 W de puissance utile
- Technologie on-line double conversion
- Sortie en sinusoïdale pure
- 8 prises IEC C13 secourues
- Carte de gestion réseau incluse : supervision et arrêt des serveurs à distance
Comment fonctionne un onduleur on-line double conversion ?
Le courant du réseau est redressé puis reconstitué en permanence : les équipements ne voient jamais les perturbations du secteur, et le passage sur batterie se fait sans aucune coupure. C'est la protection adaptée aux serveurs, au stockage et aux installations électriques perturbées.
Sur batterie, la tension de sortie est une sinusoïde pure : elle convient à toutes les alimentations, y compris celles à correction active du facteur de puissance (PFC active) des serveurs et des PC récents.
L'onduleur 9PX1500IRTN est-il assez puissant pour votre matériel ?
Additionnez la consommation en watts des appareils à secourir, puis gardez 20 à 30 % de marge : avec 1 500 W en sortie, le 9PX1500IRTN convient à une charge d'environ 1 120 W au plus. La consommation figure sur l'étiquette ou la fiche technique de chaque appareil ; pour un PC, retenez la consommation réelle, souvent bien inférieure à la puissance de son alimentation.
Installer l'onduleur 9PX1500IRTN pas à pas
Étape 1. Fixez les équerres ou les rails et installez l'onduleur en bas de la baie : avec 19,6 kg, c'est souvent l'appareil le plus lourd.
Étape 2. Branchez l'onduleur sur une prise murale reliée à la terre avec le cordon d'entrée (C14), et non sur une multiprise.
Étape 3. Laissez la batterie se charger avant la première mise en service.
Étape 4. Raccordez les appareils à protéger sur les 8 prises IEC C13 secourues.
Étape 5. Raccordez la carte réseau au switch, relevez son adresse IP et ouvrez son interface web pour régler les alertes et l'arrêt des serveurs.
Étape 6. Lancez un autotest depuis le bouton de l'onduleur ou le logiciel pour vérifier que les appareils restent alimentés sur batterie.
Caractéristiques techniques de l'onduleur 9PX1500IRTN
| Référence constructeur | 9PX1500IRTN |
| Marque | Eaton |
| Gamme | 9PX |
| Puissance | 1 500 VA / 1 500 W |
| Technologie | on-line double conversion |
| Forme d'onde en sortie | Sinusoïdale pure |
| Format | Rack/tour convertible |
| Prises secourues | 8 prises IEC C13 |
| Connecteur d'entrée | C14 |
| Batterie | 4 x 12 V / 9 Ah |
| Communication | Port USB (compatible HID)Port Série (RS232)Mini-bornier pour la fonction marche-arrêt à distanceMini-bornier pour la mise hors tension à distanceMini-bornier pour relais de sortieContacts secs (3 sort |
| Niveau sonore | <35 dB à 1 mètre |
| Dimensions | 86 x 440 x 450 mm (H x L x P) |
| Poids | 19,6 kg |
| EAN | 0743172081421 |
| Contenu du colis | Alimentation sans interruption ASI (onduleur en anglais )Carte de gestion réseau, (2) câbles de sortie IEC-IECCâble USBCâble série, (2) supports pour montage 19(2) Kit de montage en rack, (2) supports pour monta |
Questions fréquentes
Quelle différence entre VA et W sur un onduleur ?
Les VA mesurent la puissance apparente, les watts la puissance réellement utilisable. C'est le chiffre en watts qui compte pour dimensionner : le 9PX1500IRTN délivre au plus 1 500 W, soit 1 500 VA.
Peut-on brancher une imprimante laser sur l'onduleur ?
Pas sur une prise secourue. Au démarrage et pendant la chauffe de son four, une imprimante laser appelle un courant très supérieur à sa consommation moyenne, ce qui peut provoquer une surcharge de l'onduleur. Branchez-la sur une prise murale.
Quand faut-il remplacer la batterie ?
Une batterie au plomb perd de sa capacité avec le temps et la chaleur : comptez en général 3 à 5 ans en usage normal, moins dans une pièce chaude. L'onduleur signale une batterie à remplacer par un voyant ou une alarme, et l'autotest permet de le vérifier.
L'onduleur peut-il éteindre automatiquement l'ordinateur ?
Oui. Relié en USB ou par sa carte réseau, il prévient la machine lors d'une coupure ; le logiciel Eaton Intelligent Power Protector lance alors un arrêt propre avant la fin de l'autonomie. Windows et macOS reconnaissent aussi la plupart des onduleurs USB comme une batterie.
