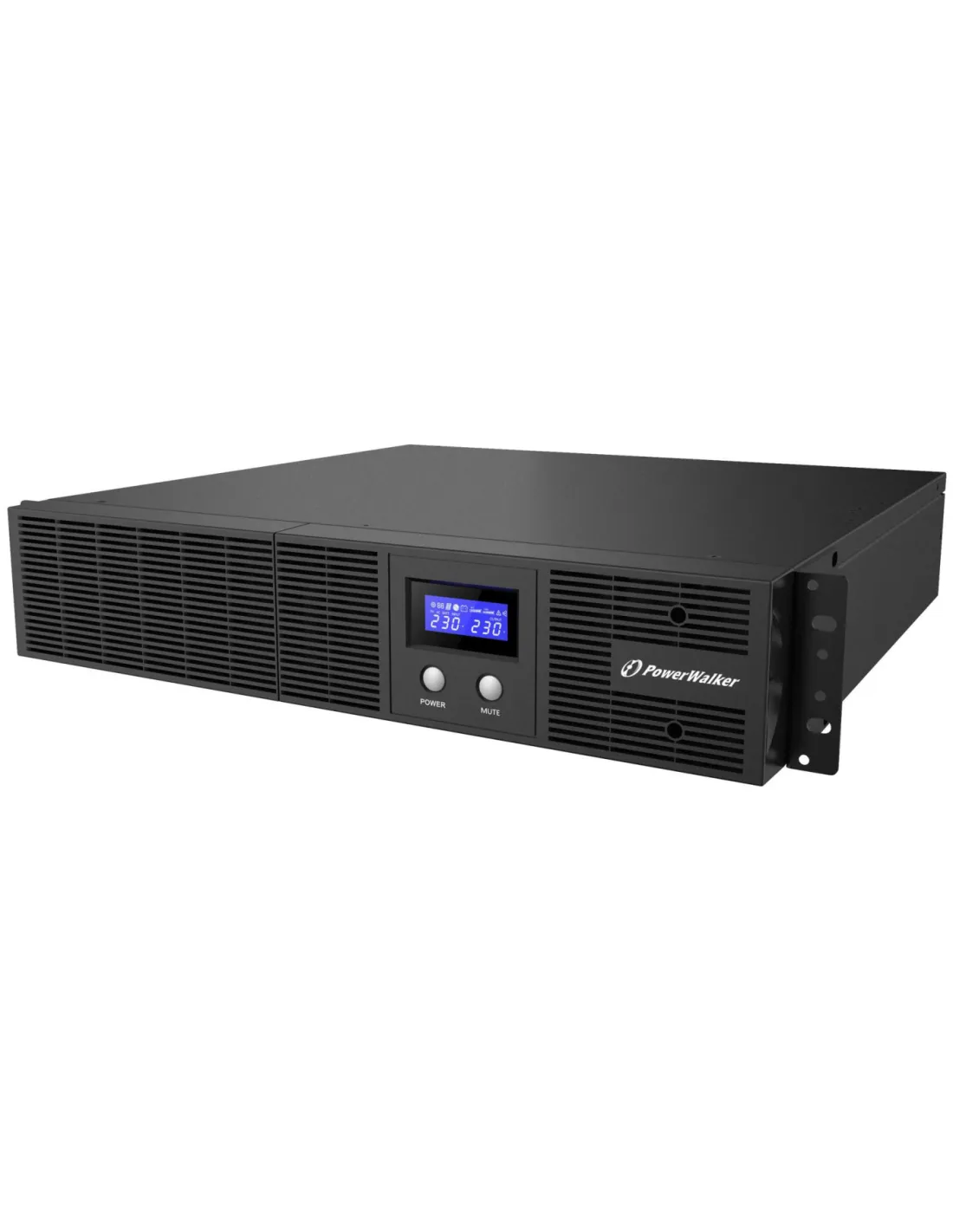

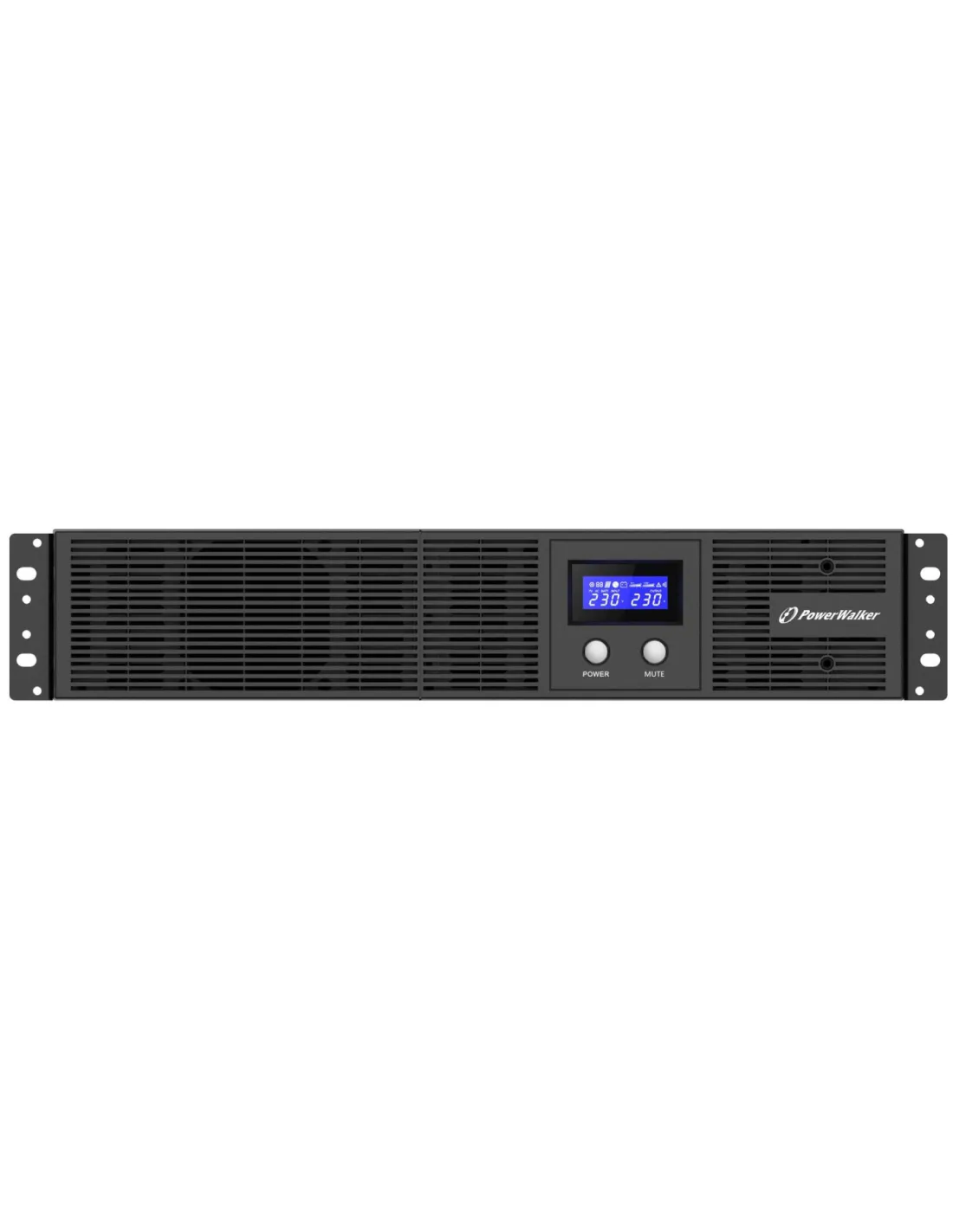

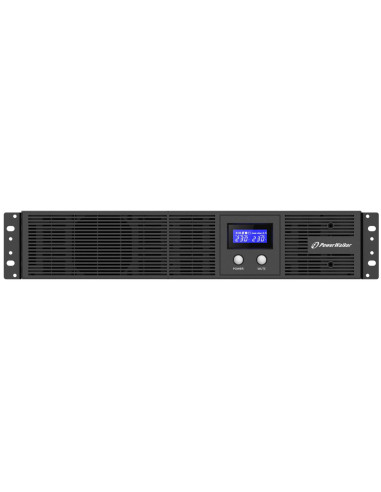

Le 10121100 est un onduleur PowerWalker VI 2200 RLE de 2 200 VA / 1 320 W, en technologie line-interactive, au format rack 2U. Il protège un ou deux serveurs rack et l'équipement réseau de la baie contre les coupures de courant, les micro-coupures et les variations de tension.
- 2 200 VA / 1 320 W de puissance utile
- Technologie line-interactive, temps de transfert 4ms typique
- Sortie en sinusoïdale pure
- 4 prises IEC C13 secourues
- Autonomie d'environ 7 minutes à mi-charge
- Port USB et emplacement pour carte de gestion réseau (en option)
Comment fonctionne un onduleur line-interactive ?
Un régulateur de tension corrige les baisses et les surtensions du réseau sans puiser dans la batterie, qui ne prend le relais qu'en cas de coupure. C'est le bon compromis pour les postes de travail, le réseau et les petits serveurs.
Sur batterie, la tension de sortie est une sinusoïde pure : elle convient à toutes les alimentations, y compris celles à correction active du facteur de puissance (PFC active) des serveurs et des PC récents.
L'onduleur 10121100 est-il assez puissant pour votre matériel ?
Additionnez la consommation en watts des appareils à secourir, puis gardez 20 à 30 % de marge : avec 1 320 W en sortie, le 10121100 convient à une charge d'environ 990 W au plus. La consommation figure sur l'étiquette ou la fiche technique de chaque appareil ; pour un PC, retenez la consommation réelle, souvent bien inférieure à la puissance de son alimentation.
Selon la fiche du constructeur, l'autonomie est d'environ 7 minutes à mi-charge (660 W) et de 1,1 minute à pleine charge (1 320 W). Plus la charge est faible, plus l'autonomie est longue. Elle sert surtout à passer les micro-coupures et à laisser le temps d'arrêter proprement les machines lors d'une coupure longue.
Installer l'onduleur 10121100 pas à pas
Étape 1. Fixez les équerres ou les rails et installez l'onduleur en bas de la baie : avec 16,7 kg, c'est souvent l'appareil le plus lourd.
Étape 2. Branchez l'onduleur sur une prise murale reliée à la terre avec le cordon d'entrée (C14), et non sur une multiprise.
Étape 3. Laissez la batterie se charger avant la première mise en service (temps de recharge annoncé : 4 h pour 90 % de charge).

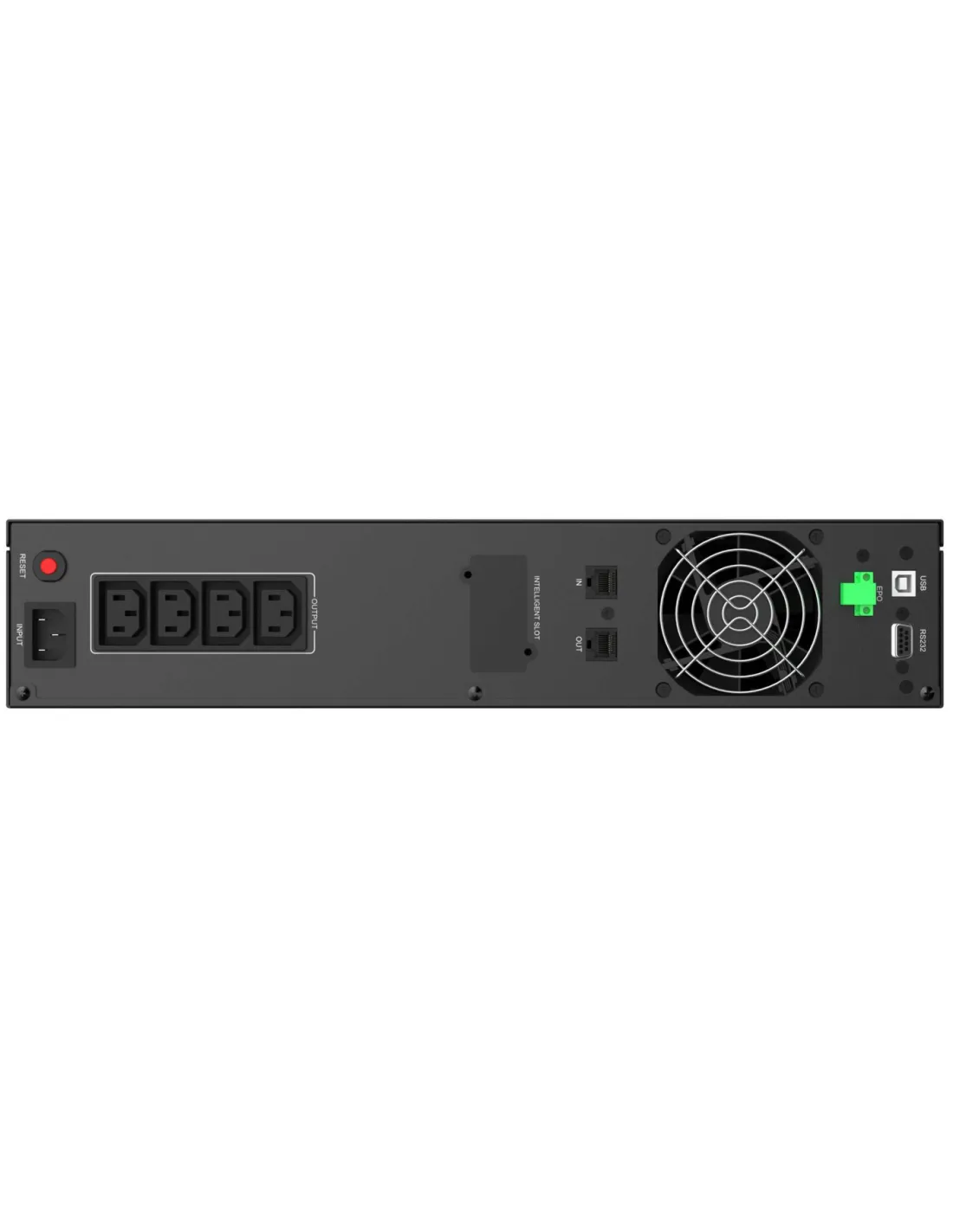

Étape 4. Raccordez les appareils à protéger sur les 4 prises IEC C13 secourues.
Étape 5. Reliez le câble USB à l'ordinateur ou au serveur et installez le logiciel ViewPower ou WinPower : il éteint proprement la machine avant la fin de l'autonomie.
Étape 6. Lancez un autotest depuis le bouton de l'onduleur ou le logiciel pour vérifier que les appareils restent alimentés sur batterie.
Caractéristiques techniques de l'onduleur 10121100
| Référence constructeur | 10121100 |
| Marque | PowerWalker |
| Gamme | VI 2200 RLE |
| Puissance | 2 200 VA / 1 320 W |
| Technologie | line-interactive |
| Forme d'onde en sortie | Sinusoïdale pure |
| Format | Rack 19 pouces 2U |
| Prises secourues | 4 prises IEC C13 |
| Connecteur d'entrée | C14 |
| Autonomie à mi-charge | 7 minutes |
| Autonomie à pleine charge | 1,1 minute |
| Temps de transfert | 4ms typique |
| Batterie | 2x 12.0V/9.0Ah |
| Temps de recharge | 4 h pour 90 % de charge |
| Communication | USB Type B – pour le Logiciel surveillance, RS-232, Fente pour carte de gestion |
| Niveau sonore | <50dB |
| Dimensions | 88 x 438 x 430 mm (H x L x P) |
| Poids | 16,7 kg |
| EAN | 4260074981186 |
| Contenu du colis | Oreilles de rack, câble d’alimentation d’entrée, manuel, câble USB, câble IEC, onduleur |
Questions fréquentes
Quelle différence entre VA et W sur un onduleur ?
Les VA mesurent la puissance apparente, les watts la puissance réellement utilisable. C'est le chiffre en watts qui compte pour dimensionner : le 10121100 délivre au plus 1 320 W, soit 2 200 VA.
Peut-on brancher une imprimante laser sur l'onduleur ?
Pas sur une prise secourue. Au démarrage et pendant la chauffe de son four, une imprimante laser appelle un courant très supérieur à sa consommation moyenne, ce qui peut provoquer une surcharge de l'onduleur. Branchez-la sur une prise murale.
Cet onduleur convient-il à un serveur ?
Oui pour un petit serveur ou un NAS, à condition de rester sous la puissance en watts et de raccorder le câble USB pour l'arrêt automatique. Pour une salle serveur ou une alimentation électrique perturbée, un onduleur on-line double conversion apporte la protection la plus complète.
Quand faut-il remplacer la batterie ?
Une batterie au plomb perd de sa capacité avec le temps et la chaleur : comptez en général 3 à 5 ans en usage normal, moins dans une pièce chaude. L'onduleur signale une batterie à remplacer par un voyant ou une alarme, et l'autotest permet de le vérifier.
L'onduleur peut-il éteindre automatiquement l'ordinateur ?
Oui. Relié en USB ou par une carte réseau en option, il prévient la machine lors d'une coupure ; le logiciel ViewPower ou WinPower lance alors un arrêt propre avant la fin de l'autonomie. Windows et macOS reconnaissent aussi la plupart des onduleurs USB comme une batterie.
