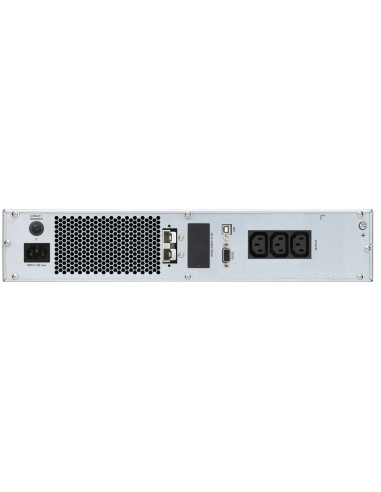

Le 10122000 est un onduleur PowerWalker VFI 1000 CRM LCD de 1 000 VA / 800 W, en technologie on-line double conversion, au format rack/tour 2U. Il protège les équipements d'une baie 19 pouces : switchs, routeur, pare-feu, NAS ou serveur 1U contre les coupures de courant, les micro-coupures et les variations de tension.
- 1 000 VA / 800 W de puissance utile
- Technologie on-line double conversion
- Sortie en sinusoïdale pure
- 3 prises IEC C13 secourues
- Autonomie d'environ 11 minutes à mi-charge
- Port USB et emplacement pour carte de gestion réseau (en option)
Comment fonctionne un onduleur on-line double conversion ?
Le courant du réseau est redressé puis reconstitué en permanence : les équipements ne voient jamais les perturbations du secteur, et le passage sur batterie se fait sans aucune coupure. C'est la protection adaptée aux serveurs, au stockage et aux installations électriques perturbées.
Sur batterie, la tension de sortie est une sinusoïde pure : elle convient à toutes les alimentations, y compris celles à correction active du facteur de puissance (PFC active) des serveurs et des PC récents.
L'onduleur 10122000 est-il assez puissant pour votre matériel ?
Additionnez la consommation en watts des appareils à secourir, puis gardez 20 à 30 % de marge : avec 800 W en sortie, le 10122000 convient à une charge d'environ 600 W au plus. La consommation figure sur l'étiquette ou la fiche technique de chaque appareil ; pour un PC, retenez la consommation réelle, souvent bien inférieure à la puissance de son alimentation.
Selon la fiche du constructeur, l'autonomie est d'environ 11 minutes à mi-charge (400 W) et de 4 minutes à pleine charge (800 W). Plus la charge est faible, plus l'autonomie est longue. Elle sert surtout à passer les micro-coupures et à laisser le temps d'arrêter proprement les machines lors d'une coupure longue.
L'autonomie peut être prolongée par des packs de batteries externes, ajoutés à l'arrière de l'onduleur.
Installer l'onduleur 10122000 pas à pas
Étape 1. Fixez les équerres ou les rails et installez l'onduleur en bas de la baie : avec 12 kg, c'est souvent l'appareil le plus lourd.
Étape 2. Branchez l'onduleur sur une prise murale reliée à la terre avec le cordon d'entrée (C14), et non sur une multiprise.
Étape 3. Laissez la batterie se charger avant la première mise en service (temps de recharge annoncé : 9 heures à 90 %.).
Étape 4. Raccordez les appareils à protéger sur les 3 prises IEC C13 secourues.
Étape 5. Reliez le câble USB à l'ordinateur ou au serveur et installez le logiciel ViewPower ou WinPower : il éteint proprement la machine avant la fin de l'autonomie.
Étape 6. Lancez un autotest depuis le bouton de l'onduleur ou le logiciel pour vérifier que les appareils restent alimentés sur batterie.
Caractéristiques techniques de l'onduleur 10122000
| Référence constructeur | 10122000 |
| Marque | PowerWalker |
| Gamme | VFI 1000 CRM LCD |
| Puissance | 1 000 VA / 800 W |
| Technologie | on-line double conversion |
| Forme d'onde en sortie | Sinusoïdale pure |
| Format | Rack/tour convertible 2U |
| Prises secourues | 3 prises IEC C13 |
| Connecteur d'entrée | C14 |
| Autonomie à mi-charge | 11 minutes |
| Autonomie à pleine charge | 4 minutes |
| Temps de transfert | 0ms |
| Batterie | 2x 12.0V/9.0Ah |
| Temps de recharge | 9 heures à 90 %. |
| Communication | Contact sec, RS-232, Fente pour carte de gestion |
| Niveau sonore | <50dB |
| Dimensions | 88 x 438 x 310 mm (H x L x P) |
| Poids | 12 kg |
| EAN | 4260074977172 |
| Contenu du colis | Oreilles de rack, câble d’alimentation d’entrée, manuel, câble USB, Support de tour, onduleur |
Questions fréquentes
Quelle différence entre VA et W sur un onduleur ?
Les VA mesurent la puissance apparente, les watts la puissance réellement utilisable. C'est le chiffre en watts qui compte pour dimensionner : le 10122000 délivre au plus 800 W, soit 1 000 VA.
Peut-on brancher une imprimante laser sur l'onduleur ?
Pas sur une prise secourue. Au démarrage et pendant la chauffe de son four, une imprimante laser appelle un courant très supérieur à sa consommation moyenne, ce qui peut provoquer une surcharge de l'onduleur. Branchez-la sur une prise murale.
Quand faut-il remplacer la batterie ?
Une batterie au plomb perd de sa capacité avec le temps et la chaleur : comptez en général 3 à 5 ans en usage normal, moins dans une pièce chaude. L'onduleur signale une batterie à remplacer par un voyant ou une alarme, et l'autotest permet de le vérifier.
L'onduleur peut-il éteindre automatiquement l'ordinateur ?
Oui. Relié en USB ou par une carte réseau en option, il prévient la machine lors d'une coupure ; le logiciel ViewPower ou WinPower lance alors un arrêt propre avant la fin de l'autonomie. Windows et macOS reconnaissent aussi la plupart des onduleurs USB comme une batterie.
