RM1-6319

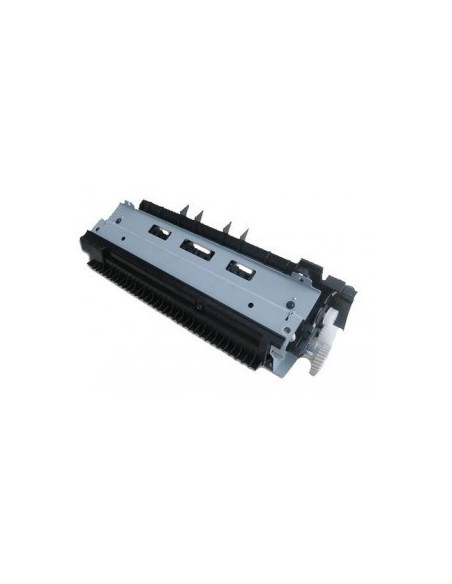

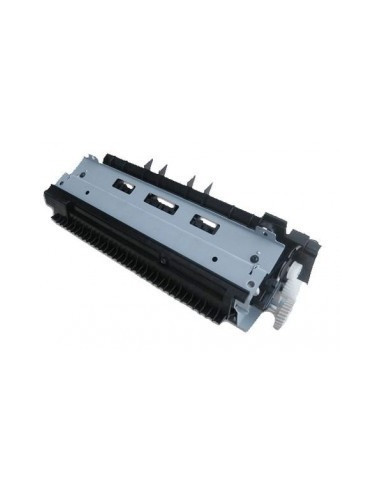

Kit de fusion HP pour HP LJ P 3015 - Ref: RM1-6319

RM1-6319
En Stock
144,00 € HT

172,80 € TTC
En stock
Livraison sous 24/48/72h

La description

Kit de fusion, four ou unité de fusion original pour imprimante HP modèle LJ P 3015. Le Kit de fusion HP Ref: RM1-6319 est garanti pendant 3 mois. Kit-de-maintenance.fr vous aide pour l'installation après l'achat par téléphone au 09 72 37 09 90 ou par mail. Contactez-nous! Nos conseillers sont à votre disposition. Ce kit de fusion est donné pour une utilisation de 150000 pages.

Remplacez vous même le kit de fusion de votre imprimante HP laserjet P 3015 en suivant les instructions ci-après:

Retirez l'ensemble arrière-porte
1. Ouvrez la porte arrière.
Figure 2-20 Retirez l'ensemble arrière-porte (1 sur 8)
Installation-kit-de-fusion-hp-p3015-1.pn
2. Tirez doucement sur la porte et descendre la porte jusqu'à ce qu'il soit complètement ouvert.
Figure 2-21 Retirez l'ensemble arrière-porte (2 de 8)


Installation-kit-de-fusion-hp-p3015-2.pn


Poussez le bras de liaison pour le libérer.
ATTENTION: Le bras de liaison est sous tension de ressort. Ne laissez pas le bras de liaison revenir brusquement vers la
produit lorsque vous la relâchez.
Figure 2-22 Retirez l'ensemble arrière-porte (3 sur 8)

Installation-kit-de-fusion-hp-p3015-3.pn

4. Retirez les deux vis (légende 1).
Figure 2-23 Retirez l'ensemble arrière-porte (4 sur 8)


Installation-kit-de-fusion-hp-p3015-4.pn



5. Ouvrez la porte inférieure arrière, puis relâchez un onglet (légende 1).
Figure 2-24 Retirez l'ensemble arrière-porte (5 sur 8)


Installation-kit-de-fusion-hp-p3015-5.pn

6. Relâchez un onglet (légende 1).
Figure 2-25 Retirez l'ensemble arrière-porte (6 sur 8)


Installation-kit-de-fusion-hp-p3015-6.pn

7. Tournez le fond de l'arrière-porte pour l'extraire du produit.
Figure 2-26 Retirez l'ensemble arrière-porte (7 sur 8)
Installation-kit-de-fusion-hp-p3015-8.pn
8. Tirez sur l'ensemble arrière-porte pour l'enlever.
Figure 2-27 Retirez l'ensemble arrière-porte (8 sur 8)
Installation-kit-de-fusion-hp-p3015-9.pn
Retirez le couvercle arrière droit
1. Si vous ne l'avez pas encore fait, retirez le montage arrière-porte.

2. Faites glisser le couvercle arrière droit vers l'intérieur du produit pour le libérer.
Figure 2-32 Retirez le couvercle arrière droit (1 de 2)
Installation-kit-de-fusion-hp-p3015-10.p
3. Faites pivoter le bas de la couverture loin du produit, puis tirez sur le couvercle pour le retirer

Figure 2-33 Retirez le couvercle arrière droit (2 de 2)
Installation-kit-de-fusion-hp-p3015-11.p

Unité de fusion
1. Avant de commencer, retirez les éléments suivants:
● Assemblée portes arrière.
● Couverture arrière droit.
2. Duplex modèles seulement: sortie deux onglets (légende 1) sur le guide d'alimentation du support duplex, puis faites glisser
le guidage vers l'arrière du produit à enlever.
pointe de réinstallation Assurez-vous que les deux ergots en place lors de la réinstallation du duplex
Guide d'alimentation du support.
Figure 2-81 Retirez l'unité de fusion (1 de 4)


Installation-kit-de-fusion-hp-p3015-12.p

3. Débranchez trois connecteurs (référence 1), et libérer un faisceau de fils de la retenue (référence 2).
Figure 2-82 Retirez l'unité de fusion (2 de 4)


Installation-kit-de-fusion-hp-p3015-13.p


4. Retirez les quatre vis (légende 1).
Figure 2-83 Retrait de l'unité de fusion (3 de 4)


Installation-kit-de-fusion-hp-p3015-14.p

5. Retirez l'unité de l'arrière du produit.
ATTENTION: Pour éviter d'endommager l'unité de fusion, l'ensemble cartouche-porte doit être fermée avant
retirer l'unité de fusion.
Figure 2-84 Retrait de l'unité de fusion (4 de 4)
Installez la nouvelle unité de fusion dans l'ordre inverse de ces étapes.

détails du produit

Marque
HP
Modèle
LJ P 3015
Type
Kit de fusion
